远程触发黑洞（RTBH）路由

远程触发黑洞 RTBH

44. Appendix 3 – Network Integration Guide — Wanguard User Guide documentation

远程触发黑洞路由 (Remote triggered blackhole) 是一种通常用于缓解分布式拒绝服务 （DDoS） 攻击的技术。

黑洞路由通过BGP协议，将恶意流量重定向到“黑洞”（一个空接口，如 null0），从而永久丢弃这些流量。

RTBH 主要是基于目标 IP 地址进行流量过滤，但如果您需要 RTBH 基于源 IP 地址进行过滤，那么需要启用单播反向路径转发 (uRPF)。uRPF 必须应用于互联网传输连接或“链路”的两端，且在松散或严格模式下启用，才能实现基于源 IP 地址的 RTBH。

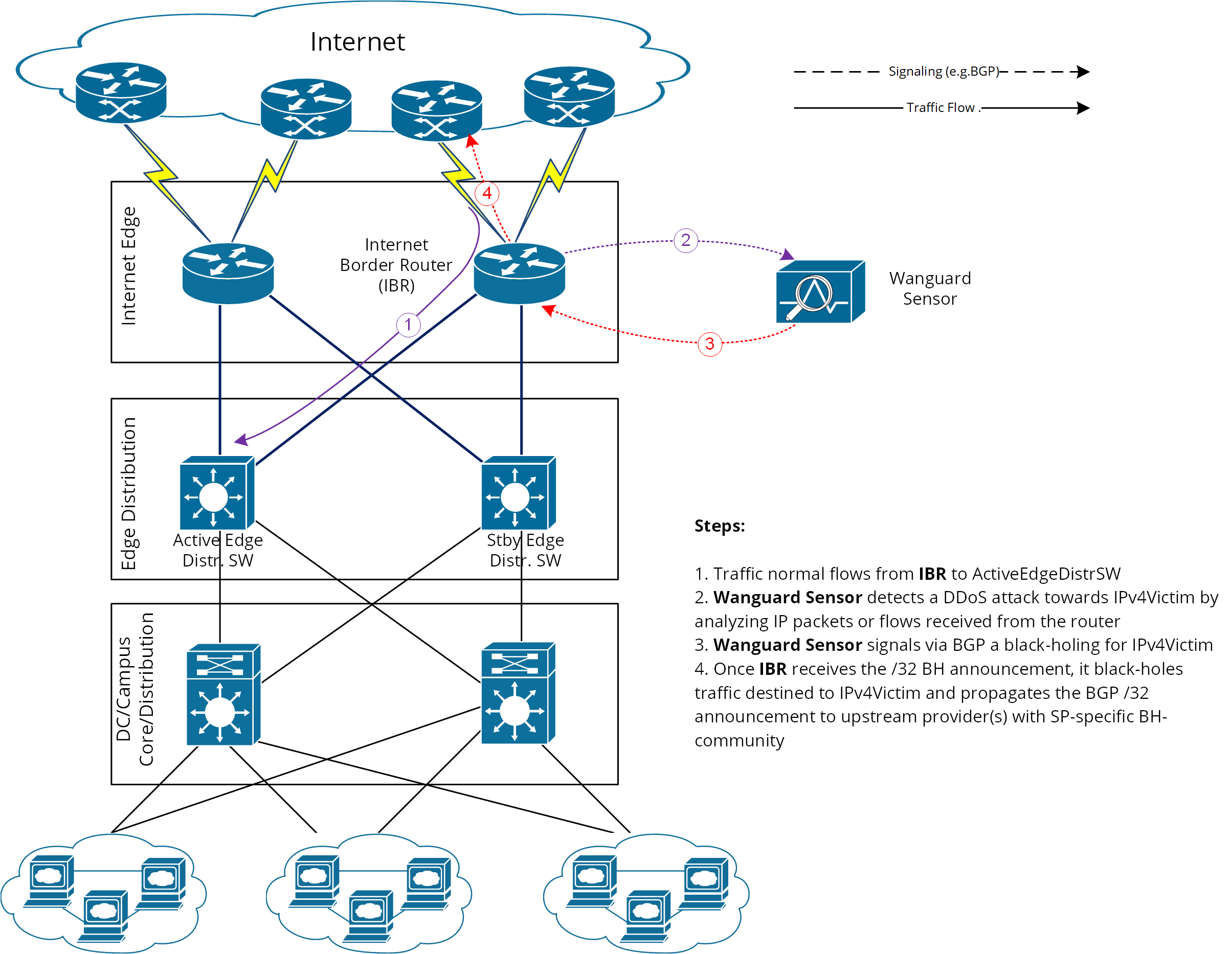

下图是一个简化的 ISP 网络架构：

1. 正常流量从 IBR 流向 Active EdgeDistrSW
2. Wanguard Sensor 通过分析从路由器接收的 IP 数据包，检测到针对受害者(在DC内部)的 DDoS 攻击
3. Wanguard Sensor 通过 BGP 发出针对受害者IP的黑洞路由信号
4. 一旦 IBR 接收到 /32 的黑洞公告，它就会对发往受害者的恶意流量进行黑洞处理，并带有特定BGP community属性的 /32前缀传播给上游ISP

在此拓扑中中，Wanguard Sensor 扮演 Trigger 或 Manager的角色 。检测到攻击后，它会通过 BGP 向 IBR（互联网边界路由器）发出信号，要求其必须丢弃所有发往 受害者 的流量：

● Wanguard Sensor 通过 BGP（带有特殊Community） 将受害者的IPv4 /32 前缀 通告给 IBR

● IBR 收到通知，并将 /32前缀 载入到其路由表中，下一跳为 Null0

● 然后，IBR 将此路由通告给其上游提供商 （ISP），同时将用于黑洞标识的 BGP community 传播给上游ISP

Wanguard Sensor 与 IBR的BGP会话

wanguard 安装在 Linux 中，使用 FRRouting 来运行BGP会话

localhost# show running-config
... skipped ...
debug bgp events
debug bgp updates out
debug bgp filters
!
router bgp 399077
 network x.x.x.x 32               # >> 通告受害者的/32 IPv4地址, 正常情况下这条路由是由WG Sensor自动生成的
 bgp router-id 10.10.99.88
 no bgp network import-check      # BGP不会检查RIB中是否存在最优路由。（默认情况下，BGP只通告本地RIB中存在的最优路由）
 neighbor 10.25.16.5 remote-as 399077
 neighbor 10.25.16.5 description IBR-HKG01-BH-IBGP
 neighbor 10.25.16.7 remote-as 399077
 neighbor 10.25.16.7 description IBR-HKG02-BH-IBGP
 neighbor 10.25.16.9 remote-as 399077
 neighbor 10.25.16.9 description FW-OFFRAMP-IBGP
!
ip community-list standard RTBH-ALL permit 65077:666   # >> 用于标识黑洞的communtiy
ip community-list standard Off-Ramp permit 65077:668   # >> 用于引流的communtiy（引流到防火墙清洗/过滤攻击流量）
!
route-map RTBH-ALL permit 10
 set community 65077:666
!
route-map Off-Ramp permit 10
 set community 65077:668

... skipped ...

[!TIP]

为了对来自上游的攻击进行黑洞，需要使用 BGP community 对黑洞路由进行标记 (tag)。

在 IBR 上，应有一个路由策略应用于 ISP 的 BGP 邻居 （export-direction），该策略应将内部 BH community 重写为 ISP 的 BH community 。

从 BGP 配置的角度来看，Wanguard 传感器的配置与 [Quagga 安装] (https://www.andrisoft.com/docs/wanguard/8.1/Configuration__Components__BGP_Connector.html#quagga-frr-installation)部分中列出的 Wanguard 过滤器的 BGP 配置非常相似，但有一个关于将用于标记黑洞路由的 BGP 社区的例外。考虑到这一点，将仅进一步详细介绍 IBR 的配置。

IBR设备的BGP配置

set protocols bgp group bg_IBGP-WG_v4 neighbor 10.10.72.47 description BH-WG-SERVER
set protocols bgp group bg_IBGP-WG_v4 neighbor 10.10.72.47 local-address 10.10.72.46
set protocols bgp group bg_IBGP-WG_v4 neighbor 10.10.72.47 import ps_IBGP-BH-WG-IN
set policy-options community 65077:666 members 65077:666
set policy-options community BLACKHOLE members 65077:666

1. IBR 与 WG Sensor 的 BGP 会话

以 Cisco 路由器为例：

ip bgp-community new-format
ip community-list <Wanguard-Sensor-BH-community-nameL> permit <RTBH-community>  # >> 定义用于黑洞的community-list和community值, 例如：65000:666
!
route-map Wanguard-Filter-in permit 10
  match community <Wanguard-Sensor-BH-community-name>
  set local-preference 200                      # >> 确保这条重定向路由具有更高的优先级。
  set ip next-hop 10.255.255.255               # >> this target-IP must not be used on your network, 此目标 IP 不得在您的网络上使用
!
route-map Wanguard-Sensor-out deny 10

ip route 10.255.255.255 255.255.255.255 Null0  # >> Null 路由(黑洞), 以便丢弃流量
!
router bgp <Router-AS-number>
  no synchronization
  bgp log-neighbor-changes
  neighbor <Wanguard-Sensor-IP-address> remote-as <Wanguard-Sensor-AS-number>
  neighbor <Wanguard-Sensor-IP-address> description <description>
  neighbor <Wanguard-Sensor-IP-address> soft-reconfiguration-inbound
  neighbor <Wanguard-Sensor-IP-address> route-map Wanguard-Sensor-out out
  neighbor <Wanguard-Sensor-IP-address> route-map Wanguard-Sensor-in in
  exit

2. IBR 与上游 ISP 的 BGP 会话

route-map IBR-ISP1-out permit 5       # → assumes that additional entries are defined and allow customer-routes
  match community <Wanguard-Sensor-BH-community-name>
  set community <ISP1-BH-Community>   # → e.g.111:666

route-map IBR-ISP2-out permit 5
  match community <Wanguard-Sensor-BH-community-name>
  set community <ISP1-BH-Community>   # → e.g.222:666

router bgp <Router-AS-number>
  no synchronization
  neighbor <IPS1-IP> remote-as <ISP1-ASN>
  neighbor <IPS1-IP> route-map IBR-ISP1-out out
  neighbor <IPS2-IP> remote-as <ISP2-ASN>
  neighbor <IPS2-IP> route-map IBR-ISP2-out out

[!tip]

当存在多个isp 和 多个IBR时，可以为每个IBR使用不同的BH community来定位攻击源，以避免所有到受害者的流量都陷入黑洞。

引流和回注

Traffic Diversion & Forwarding 又称流量

• 引流 - 将受害者 IP 流量重定向到缓解服务器（防火墙清洗），又称 流量转移/清洗
• **回注 ** - 将清理后的流量发送回网络，最终到达受害 IP，又称 流量转发/回注

这种方法依赖于基本的最长前缀匹配路由原则。

使用BGP协议，向 IBR（互联网边界路由器）注入/通告 重定向前缀（例如，IPv4 为 /32，IPv6 为 /128）。IBR 是桥接 ISP 流量和内部（客户）网络的路由器。

Wanguard Filter（或 流量清洗防火墙） 会向 IBR 发送一条针对受害者 /32的 BGP 路由更新，下一跳指向自身，从而迫使 IBR 选择通过 Wanguard Filter 到达IPv4 受害者的路径。要使此方法奏效，主要条件是该重定向通告必须是 BGP 选举过程和路由表管理器（RTM）选出的最佳通告。

[!note]

如果路由表中已存在类似的 / 32 路由，那么就必须进行额外配置，以确保重定向宣告能被插入到路由表中，并用于决定转发路径。

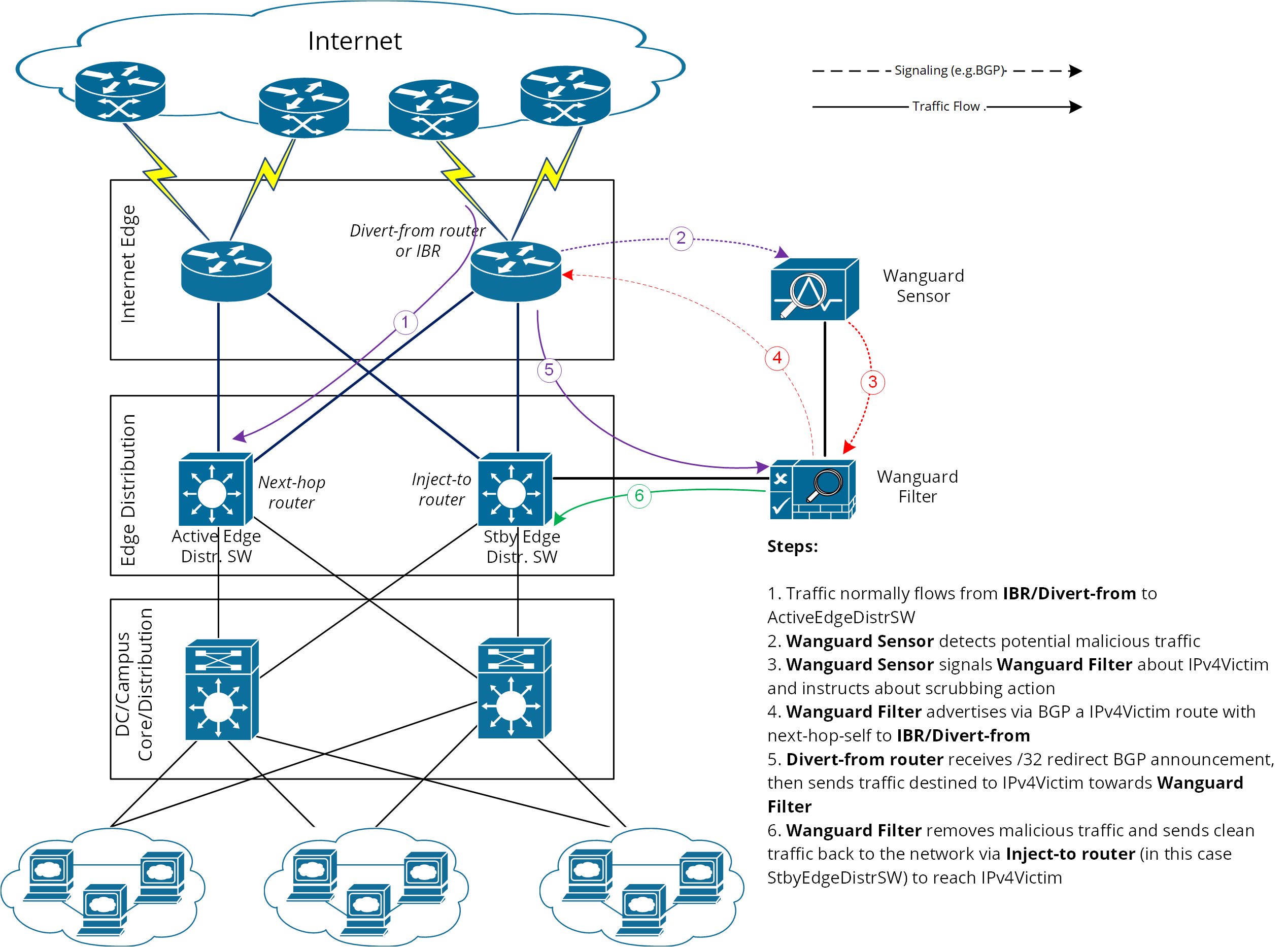

流量分流的工作原理如下图：

流量清洗流程：

1. 正常流量从 **IBR/Divert-from **设备 流向 Active EdgeDistrSW。
2. Wanguard Sensor 检测到潜在的恶意流量。
3. Wanguard Sensor 向 Wanguard Filter 发送信号，告知 IPv4 受害者（IPv4Victim）的相关信息，并指示执行流量清洗操作（scrubbing action）。
4. Wanguard Filter 通过 BGP 发布一条指向 IPv4 受害者的路由，设置 Next-hop-self to **IBR/Divert-from ** 设备。
5. IBR/Divert-from ** 路由器接收到这条 / 32 前缀的重定向 BGP 公告后，将原本发往 IPv4 受害者的流量转发/引流至 **Wanguard Filter。
6. Wanguard Filter 清除恶意流量后，将干净流量通过 **Inject-to **（Active/Stby EdgeDistrSW）发回网络，最终到达 IPv4 受害者。

• Divert-from router or IBR（引流路由器） – 最先接收受害者流量的路由器，然后在通过 BGP 收到重定向前缀时将其转移/引流到 Wanguard Filter

• Inject-to router（回注路由器） — Wanguard Filter 将清洗后的流量发送到的路由器，最终转发给ip受害者

• Next-hop router — 在引流被激活之前，由 diversion -from 路由表中到达目的地址的 next-hop 决定的

• Wanguard Filter – 指运行 Packet Filter or Flow Filter的系统。根据设置，流量转发/路由可以由 Linux 内核或 DPDK 完成
